承德3150KVA干式变压器

  3150KVA干式变压器采用特殊结构,在满足标准各项性能参数指标前提下,对外形尺寸进行优化设计,完全满足中置柜、高压开关柜的安装要求,是目前中置柜、高压开关柜理想的配套变压器。铁芯选用优质冷轧硅钢片,45度阶梯全斜接缝结构,利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺,改善了接缝处的磁通分布,减少了铁芯的振动能量。3150KVA干式变压器铁芯进行一体固化与表面用绝缘树脂密封工艺,有效地降低了空载损耗、空载流量和铁芯噪音。高压线圈采用优质F级绝缘的导线与国际先进的绝缘材料绕制,较大容量线圈沿轴向设有散热气道。此结构具有良好的抗电流冲击、抗温度变化、抗开裂和极好的散热性能。采用多级分段圆筒式结构,有较强的承受过电压能力和很低的局部放电水平。线圈装模经真空干燥后浇注,整个浇注及固化过程按照预编的工艺曲线完成,精密的过程控制保证线圈无气孔、空穴。

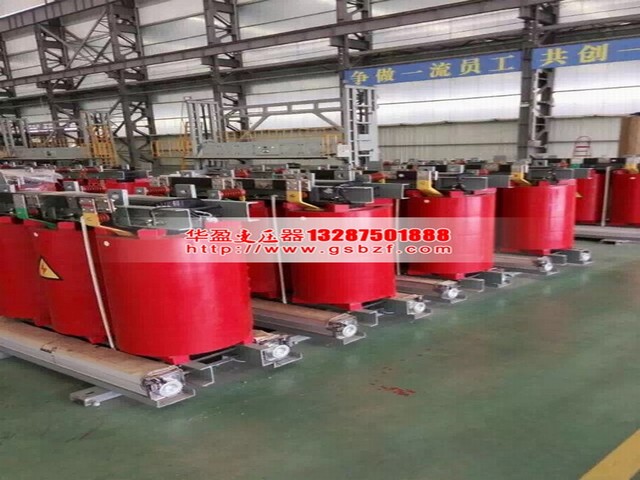

3150KVA干式变压器

  3150KVA干式变压器功能特点:

  安全、防火、无污染,可直接运行于负荷中心。

  采用德国HTT技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命厂。

  低损耗、低噪音,节能效果明显,免维护。

  散热性能好,过负载能力强,强迫风冷时可提高容量运行。

  防潮性能好,适应高湿度和其它恶劣环境中运行。

  可配备完善的温度监测和保护系统。采用智能信号温控系统,可自动监测并巡回显示三相绕组各自的工作温度,可自动启动、停止风机,

  并有报警、跳闸等功能设置。

  体积小,重量轻,占地空间少,安装费用低。

  铁芯选用优质冷轧硅钢片,45度阶梯全斜接缝结构,利用三剪两冲铁芯去角横剪工艺和五阶梯步进剪片与叠铁工艺,改善了接缝处的磁通分布,减少了铁芯的振动能量。铁芯进行一体固化与表面用绝缘树脂密封工艺,有效地降低了空载损耗、空载流量和铁芯噪音。

  3150KVA干式变压器产品介绍:

  1、线圈采用铜导线缠绕或箔绕,以玻璃纤维增强,环氧树脂不加填料真空干燥脱气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美观整齐。

  3、铁芯采用优质晶粒取向冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖,耐潮湿,防锈,降噪。

  4、铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪音。

  5、变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6、配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高干式变压器运行的安全性。

  3150KVA干式变压器使用条件:

  1.海拔不超过2000m。

  2.环境温度-25~+45℃

  3. 空气相对湿度:潮月的平均相对湿度为 90%

  4.电源电压的波形近似于正弦波。

  5.多相电源电压的对称性多相变压器所连接的电源电压应近似对称。

  6.无剧烈震动和冲击振动的地方

  7. 无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方

  干式变压器产品参数:

  因当地电压不同,须转换电压之场所,专为电气机械设备而量身定做。

  容量:0.5KVA~5000KVA

  绝缘等级: F级或H级

  频率:50/60Hz(可依客户要求设计30Hz-400Hz)

  相数:三相

  满足下列要求的使用条件为正常使用条件:

  a.海拔

  海拔不超过1000m。

  b.环境温度

  气温 +40℃

  日平均气温 +30℃

  年平均气温 +20℃

  气温 -30℃(适用于户外式变压器)

  气温 -5℃(适用于户内式变压器)

  c.电源电压的波形

  电源电压的波形似于正弦波。

  d.多相电源电压的对称性

  多相变压器所连接的电源电压应近似对称。

  应用范围:

  3150KVA干式变压器的承受热冲击能力强、过负载能力大、难燃、防火性能高、对湿度,灰尘不敏感等优势,造就了其广泛的适应性。适宜用于防火要求高,负荷波动大以及污秽潮湿的恶劣环境中。如:适用于(KYN61、KYN28、KYN18)系列中置柜、高压开关柜、高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

  本公司生产的3150KVA干式变压器其性能指标符合各项标准,经用户使用证明,运行可靠,达到行业先进水平。该系列产品采用国外先进的制造技术,设计图纸及技术文件齐全、正确、清晰、,生产设备先进,制造工艺稳定,测定手段完备,为生产优质的产品提供了坚实的保障。

更多变压器厂家,变压器厂的变压器产品请浏览公司官网:www.gsbzf.com
